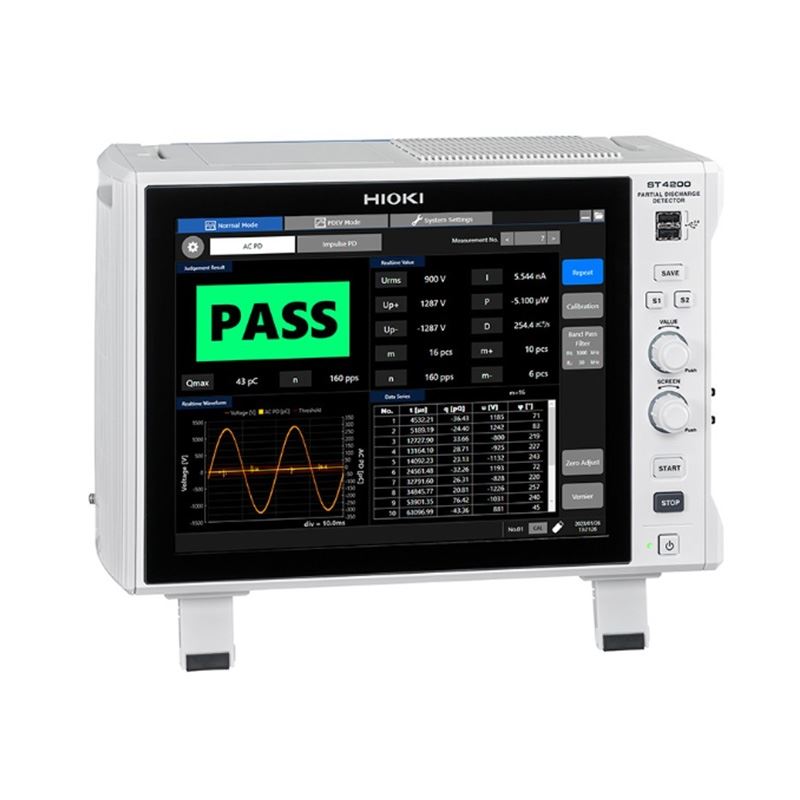

局部放电检测仪ST4200
双模式局部放电检测仪，用于检测电机内部的潜在绝缘不良，抗干扰局部放电检测提高了电动汽车电机的质量

局部放电检测仪ST4200

双模式局部放电检测仪，用于检测电机内部的潜在绝缘不良

● 双模式局部放电检测：通过交流PD和脉冲PD进行可靠检测

● 使用高频 CT 进行抗干扰局部放电测试

● 与高压继电器盒 SW2001 兼容

抗干扰局部放电检测提高了电动汽车电机的质量

ST4200 局部放电检测仪与 SW2001 高压继电器相结合，可为电机生产测试

提供全面的局部放电 (PD) 检测和系统集成。 ST4200 的高频 CT 局部放电

检测有效抑制了生产线中的干扰，解决了使用传统电磁波进行局部放电检测

时可能会出现的测量结果波动问题。

为什么局部放电测试对电动汽车电机很重要？

由于碳化硅（SiC）和氮化镓（GaN）等功率半导体能够实现高速、

高压开关，电动汽车电机面临着重大挑战。这会使电机承受更高的逆变器

浪涌电压，从而对电机的绝缘性产生较大的影响。绝缘电阻和耐压测试等

传统测试可能无法检测出这些潜在问题。

强化检测能力，发现潜在绝缘不良

双模式局部放电检测

通过同时运用交流PD测试（符合 IEC 60270 和 IEC 60034-27-1）

和脉冲PD测试（符合 IEC 61934 Ed. 2 和 IEC 60034-27-5），

检测电机绕组中潜在的绝缘不良。可以根据每台电机的具体需求选择

最为合适的PD测试方式，尽可能地检测出潜在不良。

即使在生产线上也能实现高可靠性的局部放电测试

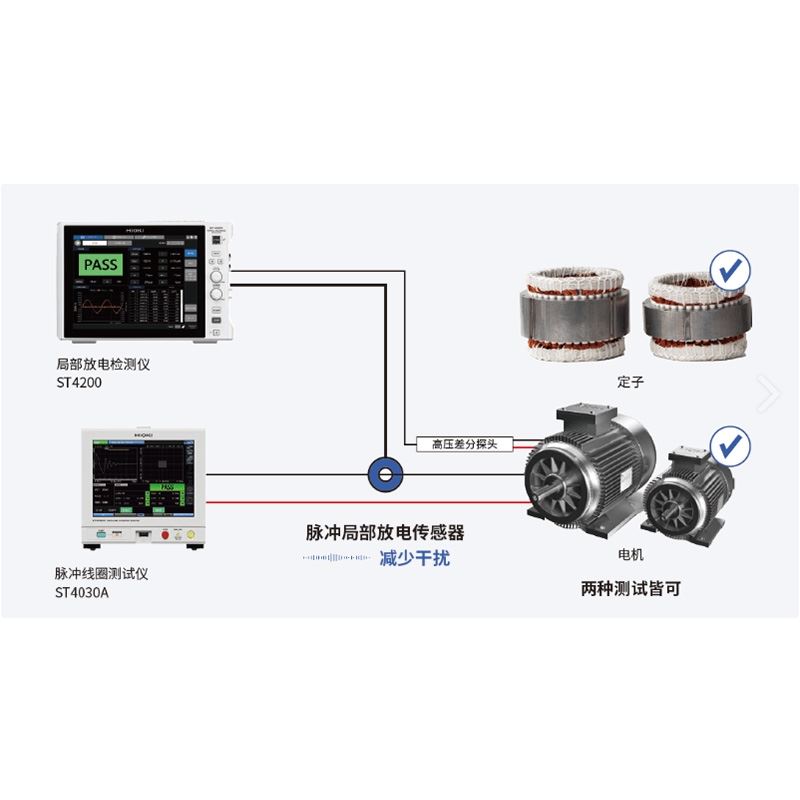

利用高频CT进行耐噪性局部放电检测

使用高频CT进行局部放电测试可减少生产线上使用微波天线进行局部

放电测试时的噪声干扰，以及环境因素对测量结果的影响。

这种测试方法还可用于成品电机的脉冲PD测试，而电磁波法则

很难进行这种测试。

局部放电检测仪ST4200

采用简单的系统设计降低干扰影响

全部集成在高压继电器盒SW2001中

为了最大限度地减少复杂测试环境中的干扰影响，

ST4200所搭载的局部放电测试系统在多路复用器的

基础上集成了SW2001。这种设计通过集成多个输入信号，

大幅减少布线的复杂性，将布线和互连的影响降低至最小程度。

有效减少电磁干扰 (EMI)、接地回路和电容耦合等潜在干扰源，

从而实现更精确、更可靠的测量。
