电池绝缘电阻测试仪BT5525
电池生产过程中可靠的绝缘电阻测试
绝不遗漏导致故障的污染物，通过高速检测提高电芯产能

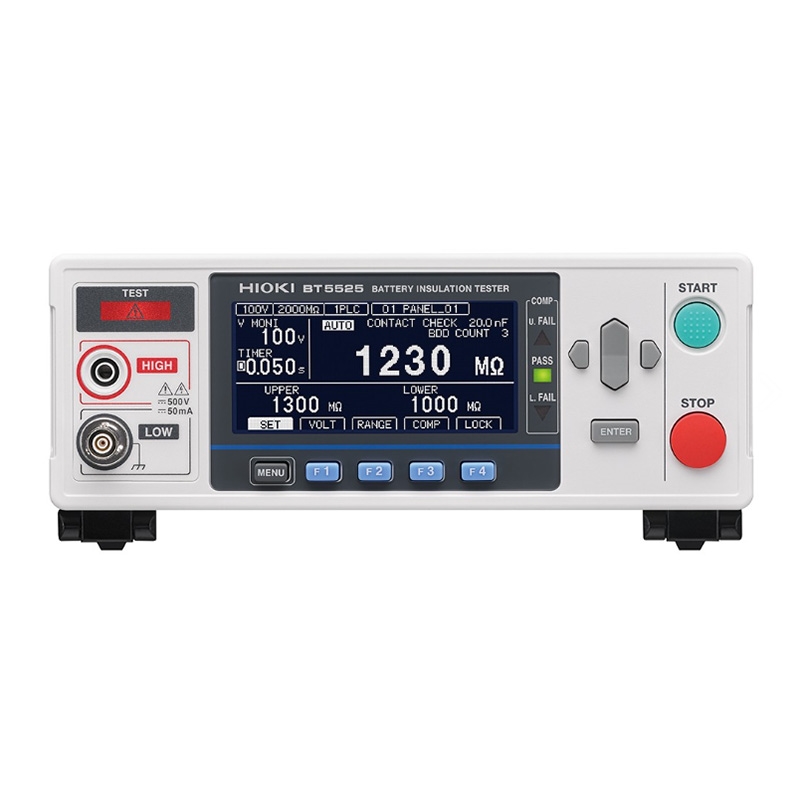

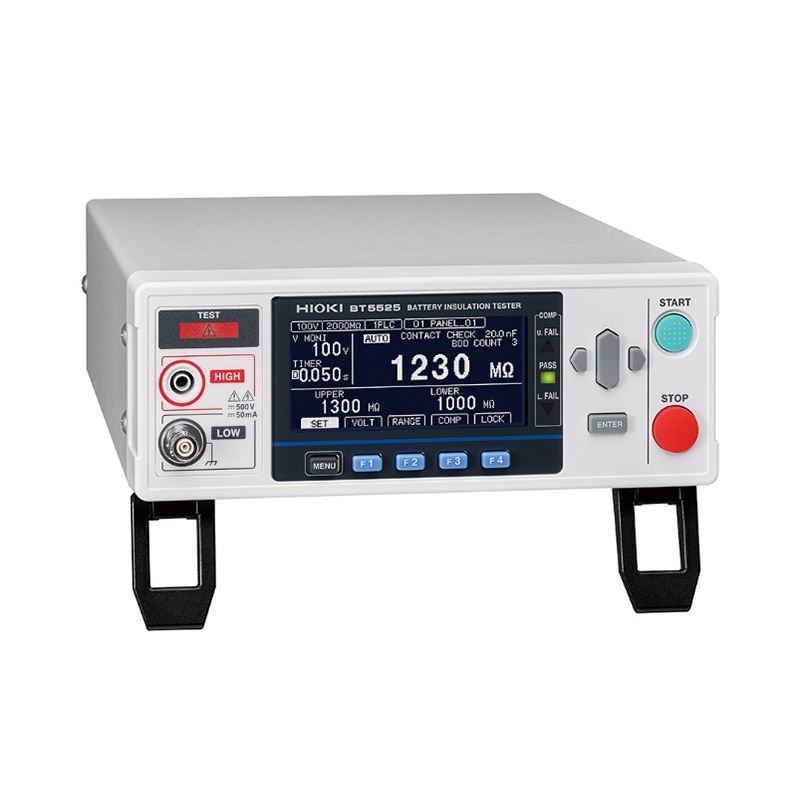

电池绝缘电阻测试仪BT5525

电池生产过程中可靠的绝缘电阻测试

绝不遗漏导致故障的污染物，通过高速检测提高电芯产能

● 适用于电池生产线

●  搭载BDD功能（微短路检测），可在出厂前检测出因异物引起的轻微短路

● 使在干扰环境中也可以进行稳定的绝缘电阻测试

● 以合理的价格、高速的检查和小巧体积实现高生产率

● 搭载可以判断被测物是否正常接触的接触检查功能

检测出有隐患的电池，防止火灾事故发生

在实际测量的同时介绍面向电池生产线的新产品

“电池绝缘电阻测试仪BT5525"的功能。监测微小的电压和电流的功能，

检测生产工序中污染物的BDD功能 、以及能看到波形的PC端软件。

检测出因污染物引起的微小绝缘故障（BDD功能）

BDD（微短路检测）功能是一种可以在注入电解液之前的电芯阶段，

检测出由于污染物（金属异物混入）引起的微小绝缘故障的检查功能。

在生产过程的早期阶段，发现并排除缺陷产品，可以有效避免出货后

因发热导致的火灾事故或故障等风险。规避这些故障隐患可以生产出

不易老化且用电性能好的电池。

在干扰环境下也可稳定地进行绝缘电阻测试

凭借针对绝缘电阻测试仪的多年测试技术的研发和设计经验，

大幅降低了外部干扰的影响。 实现无偏差且稳定的绝缘电阻测试，

以及能够检测出因污染物导致电池内部绝缘故障的异常。

防止漏测，杜绝误判

搭载了通过对测量端子间的电容（杂散电容、被测物的电容）进行测量，

可以判断被测物是否正常接触的接触检查功能。

适用于电池注液前测试绝缘电阻

BT5525 是检测注液前电芯的电极是否绝缘的测量仪器。

最大测试电压500V。满足测试条件的情况下，

它还可用于检查模组或电池包的电极与外壳之间的绝缘情况。

最大充电电流50 mA，缩短生产时间

BT5525 可将被测物以最大50 mA 快速充电，残余电荷以最大 4 0 m A 快速放电。

通过显著提高充放电性能，充电速度是原机型* 的25 倍，放电速度是原机型的约4 倍 。能够缩短容量不断增加的电池的绝缘电阻测试时间。

* 与我司绝缘电阻测试仪 ST5520 比较

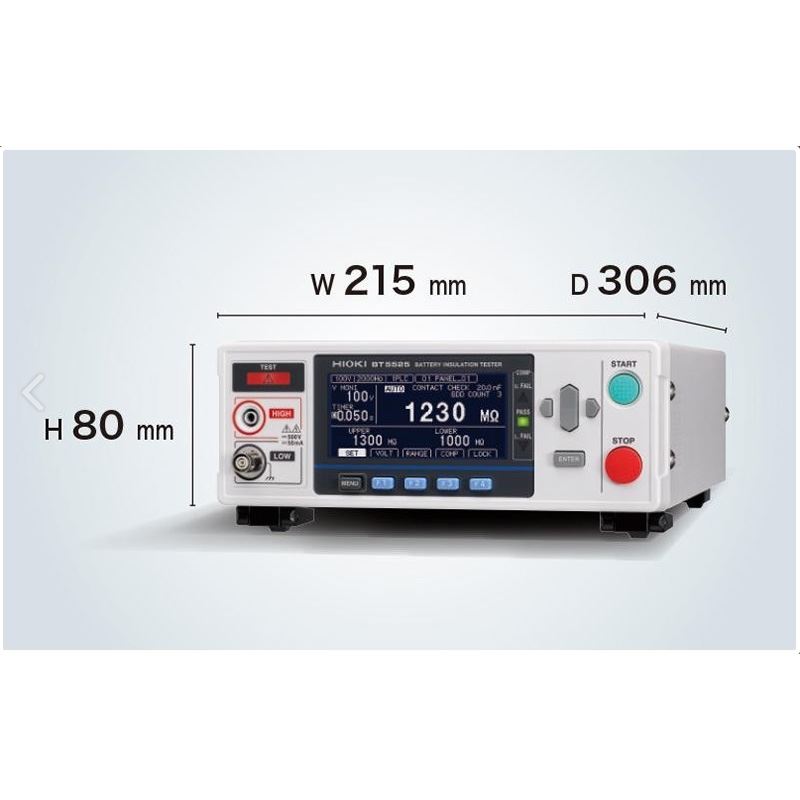

方便组装系统的小巧型

凭借产品设计多年的技术积累，保证高性能的同时实现了轻量化。

在构筑测试系统设备时安装本仪器，可减小设备本身的体积。

通过引进小型测试系统设备，使有限的生产空间能得到充分利用。

适合的规格，降低成本

通过严选有针对性的必要功能和性能，来进行绝缘电阻测试，实现了高性价比。

绝缘电阻测试中电压电流的变化，能够使用专用的PC 应用软件来显示。

测试电压最大可输出500V。可以满足从电动汽车搭载的大型电芯到小型电芯的绝缘电阻测试条件。

能够分析波形的PC 应用软件

使用免费的PC 应用软件来确认电压和电流的变化。

波形的确认有助于测试结果的分析以及确定检测线上设置的判定标准。

数据可以以 CSV 格式输出，因此使用 Excel 等软件也可以确认波形。
